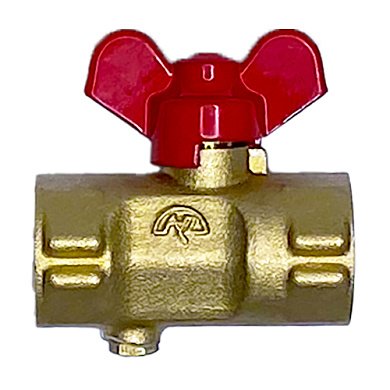

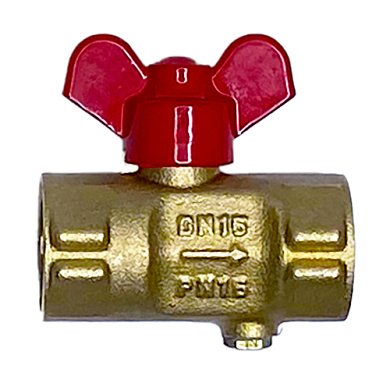

Кран шаровый трёхходовой для манометра 11б27п(м) Ду15

Кран шаровой трёхходовой муфтовый для манометра (со спуском) 11б27п(м) Ду15 Ру16 предназначен для присоединения манометра к магистрали с рабочей средой.

Запорным органом крана служит шаровая пробка, располагающаяся во внутренней полости корпуса, приводимая в движение рукояткой.

Шаровая пробка имеет два положения: «Открыто» и «Закрыто». Угол поворота шаровой пробки составляет 90 градусов. В положении «Открыто» рабочая среда подаётся к рабочему манометру, при переводе пробки в положение «Закрыто» подача рабочей среды к рабочему манометру прекращается.

Сброс давления производится путём ослабления затяжки болта (поз.10), когда шаровая пробка находится в положении «Закрыто».

К трубопроводу кран присоединяется резьбой G½" (В), к манометру - резьбой М20х1,5 (7H)
