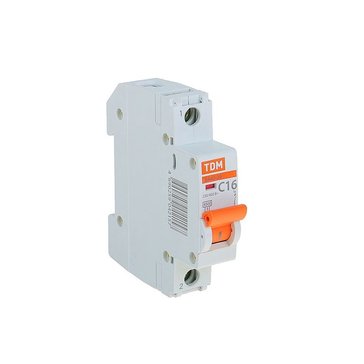

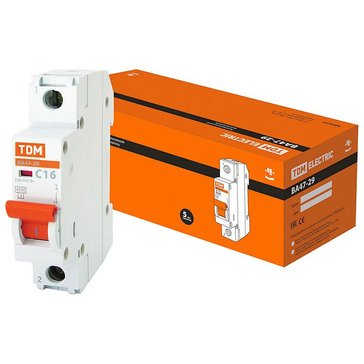

Выключатель автоматический TDM 1 полюс 16 А

Технические характеристики TDM ВА47-29 1Р, 16 А, 4,5 кА, С SQ0206-0074
Тип
модульный
Тип монтажа
на DIN-рейку
Номинальное напряжение, В
230/400
Цвет корпуса
белый
Степень защиты
IP20
Климатическое исполнение
УХЛ-4
Количество полюсов
1
Отключающая способность, кА
4.5
Тип расцепления
С
Вид
автоматический выключатель
Преимущества
Корпус и детали автоматического выключателя TDM ВА47-29 1P 4.5кА С выполнены из пластика не поддерживающего горение;
Маркировка не подвержена стиранию в пределах срока эксплуатации;
Соответствует стандартам ГОСТ Р 50345-99;
Номинальная отключающая способность: 4500 А;
Напряжение постоянного тока: 48 В/полюс;
Условия эксплуатации УХЛ4;
Электрическая износостойкость, циклов В-О: не менее 6 000;
Механическая износостойкость, циклов В-О: не менее 20 000;
Максимальное сечение присоединяемых проводников: 25 мм2 - для многожильного проводника, 35 мм2 - для одножильного;
Наличие драгоценных металлов (серебро): 0,15÷0,22 г/полюс;
Диапазон рабочих температур: от -40 до +50 °С;
Момент затяжки: 3 Н*м;
Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата;
Наличие двойного одновременного подключения шины и проводника значительно расширяет диапазон возможных схемных решений;
Универсальная головка усиленного винта клеммного зажима позволяет использовать как крестовую, так и шлицевую отвертку - это обеспечивает необходимое усилие при затяжке;
Может устанавливаться в любом положении без изменения номинальных характеристик;
Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности;
На лицевой панели реализован механический индикатор положения контактов (включено/отключено);
Эргономичная рукоятка управления, исключающая соскальзывание пальцев;
Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже;
Ширина модуля составляет 17,5 мм - это позволяет устанавливать автоматы в щитки, рассчитанные на ширину модуля до 18 мм;
Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов;
Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости - это уменьшает переходное сопротивление и тепловые потери;
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта;
Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы;
Конструкция клеммных зажимов позволяет исключить случайное прикосновение к токоведущим частям;
Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику;
Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищенность распределительных и групповых цепей;
Антипригарная пластина защищает корпус аппарата от прогорания при коротких замыканиях;
Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно);
Класс токоограничения - 3 ограничивает ток короткого замыкания в пределах 1/3 полупериода;
Кривая С - отключит ток в цепи в 5-10 раз больше номинального.
